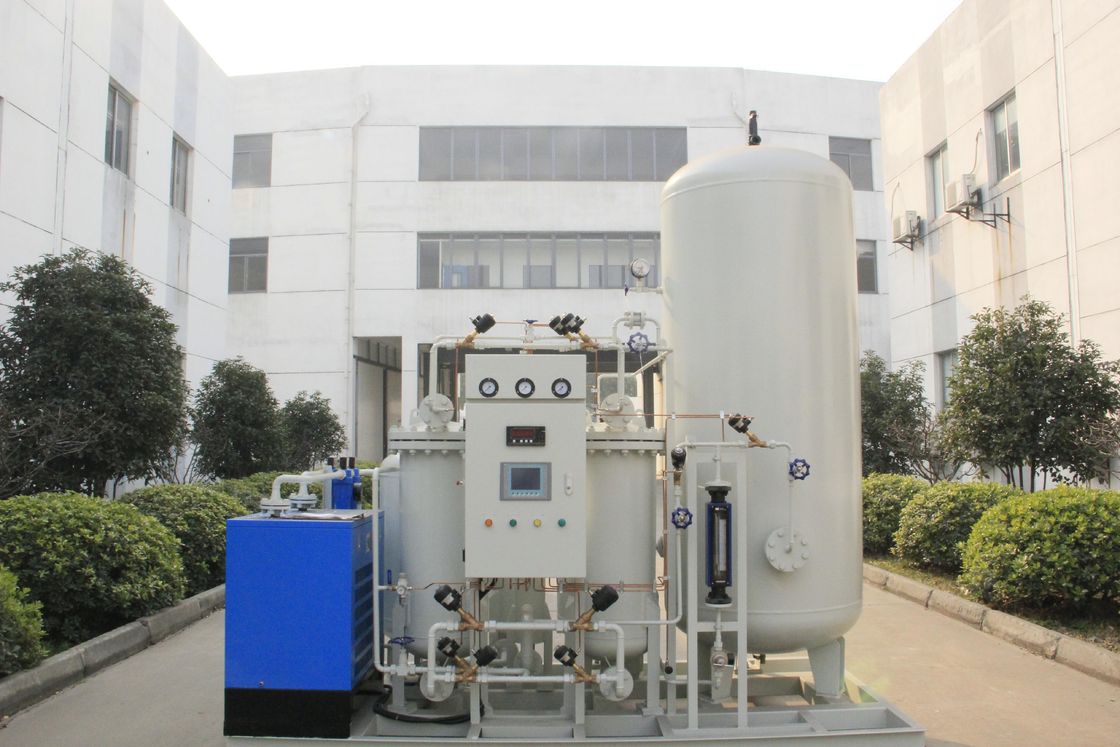

Chaîne de production de liquéfaction de GNL générateur d'azote de PSA avec le certificat de la BV



Chaîne de production de liquéfaction de GNL générateur d'azote de PSA avec le certificat de la BV





Générateur d'azote de PSA
1) Pureté de N2 : 99-99.9995%
2) Écoulement de N2 : 3-3000Nm3/h
3) Pression de N2 : 1-8 barre (réglable)
4) Contrôleur de PLC de SIMENS



Générateur d'azote de bonne qualité
1) Opération assistée par ordinateur
2) Conception technique simple
3) Entretien facile
4) Consommation basse d'énergie





Quelle est PSA ?



C'est une technologie employée pour produire de l'azote gazeux sur place.

Le tamis moléculaire (CMS) de carbone adsorbe des molécules de vapeur de l'oxygène et d'eau sous la haute pression - tout en permettant à l'azote de passer, de sorte que l'azote soit séparé de l'air.

des unités Dérapage-montées peuvent être fournies selon les exigences de client.



Processus technologique

Le système de génération d'azote de notre société sont conçus et fabriqués basé selon le principe

de l'adsorption d'oscillation de pression (PSA). L'air ambiant, ayant être comprimé et épuré pour enlever l'huile, l'eau et la poussière, écrit le dispositif adsorping d'oscillation d'adsoption avec deux tours d'adsorption remplies de

tamis moléculaire de carcon (CMS). L'écoulement d'air comprimé à la tour d'adsorption du fond à.

Dans le processus, l'oxygène moléculaire est adsorbé, alors que les débits d'azote hors du côté supérieur de l'adsorption dominent et puis entrent dans alors le réservoir d'amortisseur pour l'azote impur. Après une période, le CMS dans la tour d'adsorption est saturé par l'oxygène adsorbé. Actuellement, la régénération est nécessaire. Elle est

réalisé en arrêtant l'étape adsorbante et réduisez la pression dans la tour d'adsorption. L'adsorption et la régénération sont conduites alternativement dans les deux tours d'adsorption pour assurer la production consécutive

du gaz d'azote.



Les parties du système entières

Le système entier de génération d'azote comprend principalement le compresseur d'air, l'air comprimé

récepteur, filtres, dessiccateur de réfrigération, le générateur d'azote de PSA, et le récipient collecteur de nitrogne.

Pour le compresseur d'air, la marque célèbre telle que l'atlas Copco, le couche-point d'Ingersoll peut être disponible

de notre société pour assortir les générateurs d'azote de PSA.

Pour des filtres, les éléments avec la marque de Hankison, Domnick sont disponibles.

Pour le dessiccateur de réfrigération, nous avons J.mec, la première marque dans la Chine, aussi le filtre des syndicats de Hanzhou le fabricant professionnel du dessiccateur et des filtres.





Caractéristiques :



Débit de capacité/d'azote : 3-3000Nm ³ /h

Pureté d'azote : 95%-99.9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)



Non	Modèle	Capacité (Nm3/h)	Pureté	Puissance (kilowatt)	Taille globale (millimètre)
1 2 3 4	PN-3-39 PN-5-29 PN-5-295 PN-8-295	3 5 5 8	99,9% 99,5% 99% 95%	0,5	1800*1400*1500
5 6 7 8	PN-5-49 PN-8-39 PN-12-295 PN-15-29	5 8 12 15	99,99% 99,9% 99,5% 99%	0,5	1800*1400*1800
9 10 11 12	PN-10-49 PN-15-39 PN-25-295 PN-30-39	10 15 25 30	99,99% 99,9% 99,5% 99%	0,5	2000*1700*2250
13 14 15 16	PN-15-49 PN-22-39 PN-35-295 PN-45-29	15 22 35 45	99,99% 99,9% 99,5% 99%	0,5	2100*1800*2200
17 18 19 20	PN-20-49 PN-30-39 PN-50-295 PN-60-29	20 30 50 60	99,99% 99,9% 99,5% 99%	0,5	2200*1800*2200
21 22 23 24	PN-30-49 PN-45-39 PN-75-295 PN-88-29	30 45 75 88	99,99% 99,9% 99,5% 99%	0,5	2400*1900*2200
25 26 27 28	PN-40-49 PN-60-39 PN-100-295 PN-120-29	40 60 100 120	99,99% 99,9% 99,5% 99%	0,5	2500*2100*2500
29 30 31 32	PN-50-49 PN-70-39 PN-120-295 PN-140-29	50 70 120 140	99,99% 99,9% 99,5% 99%	0,5	2600*2200*2850
33 34 35 36	PN-60-49 PN-90-39 PN-160-295 PN-190-29	60 90 160 190	99,99% 99,9% 99,5% 99%	0,5	2800*2200*2500
37	PN-80-49	80	99,99%	0,5
38 39 40	PN-120-39 PN-200-295 PN-250-29	120 200 250	99,9% 99,5% 99%	0,5	3200*1400*2800
41 42 43 44	PN-100-49 PN-140-39 PN-250-295 PN-290-29	100 140 250 290	99,99% 99,9% 99,5% 99%	0,5	3500*1500*2800
…	…	…	…	…	…
Note : Plus de nouvelles libèrent svp pour entrer en contact avec Since Gas System Co.,Ltd ou pour nous envoyer l'email directement





1 lachaîne d'application dugénérateur d'azote debonnequalité

Son approprié pour employer dans une demande à petite échelle d'azote d'industrie chimique, de production d'azote et de remplir

et remplir de la solution d'injection, la solution de transfusion et le liquide oral dans l'industrie de pharmacie, le coup et remplacement des instruments dans le laboratoire, conservation des aliments en complétant l'azote dans l'industrie alimentaire,

agitation des boissons et expansion des nourritures.



2 les caractères principaux du générateur d'azote de bonne qualité

1)L'équipement adopte la technique remplissante marque-nouveau-conçue et le service.

2)La conception spéciale de déviation assure des résultats de consommation d'énergie inférieure et de plus grand rendement.

3)La valve pneumatique intégrée importée avec l'emballage original garantit l'utilité en plus grand degré.

4)L'opération assistée par ordinateur avec la conception technique simple conduit à l'entretien facile de l'équipement.



3 paramètres techniques de générateur d'azote de bonne qualité

Azote-fabrication de la capacité : 3-3000Nm ³ /h

Puissance : 0.5KW

Pureté : ≥99.995%

Point de condensation : ≤-70℃

Pression de source d'air : 0.8-1.0Mpa

Azote-fabrication de la pression : 0.1-0.7Mpa



 Les excellentes caractéristiques économiseuses d'énergie réduisent l'air coûté :



1. L'écoulement de processus avancé réduit directement la consommation d'air comprimé.



2. Le tamis moléculaire de renommée mondiale assure l'économie d'énergie maximum.



3. La technologie avancée d'adaptation de charge autre économise l'énergie.



4.   Le procédé le plus fiable de purification de l'air assure l'efficacité et la vie adsorbantes du tamis moléculaire.



5. La valve nationale de brevet garantit l'opération stable d'équipement.



6. Le réservoir d'air assure la consommation stable d'air.



7. Le réservoir de solution tampon d'azote assure l'approvisionnement en gaz de système stable.



8. La technologie nationale de tassement de brevet assure la longue durée du CMS.



9. Surveillance et contrôle de fond.



10. Les technologies professionnelles assurent l'approvisionnement en gaz fiable.



11. Interface homme-machine amicale.
