Générateur d'azote à membrane à longue durée de vie et durable, génération de gaz d'azote
Description :
(1) Générateur d'azote
1.1) Haute pureté
1.2) Excellente économie d'énergie
1.3) Fonctionnement doux, longue durée de vie
1.4) Fonctionnement automatique
1.5) Certificat : ISO9001:2008
L'air est composé de 78% d'azote et 21% d'oxygène. La technologie de génération d'azote PSA fonctionne sur le
principe de la séparation de l'air par adsorption de l'oxygène et la séparation de l'azote.
Le procédé d'adsorption par balayage de pression (PSA Azote) comprend 2 récipients remplis de tamis moléculaires de carbone
(CMS). (voir l'image ci-dessous pour les détails des récipients).
N2 et O2 ont tous les deux un quadrupôle, pour la raison que le quadrupôle de N2(0.31 Å) est plus grand que le
quadrupôle de O2 (0.10 Å), la capacité d'adsorption par tamis moléculaire pour N2 est plus forte que pour O2.
Lorsque l'air comprimé à une certaine pression traverse le lit d'adsorption formé par le tamis moléculaire,
le gaz N2 est absorbé et O2 est obtenu par séparation.

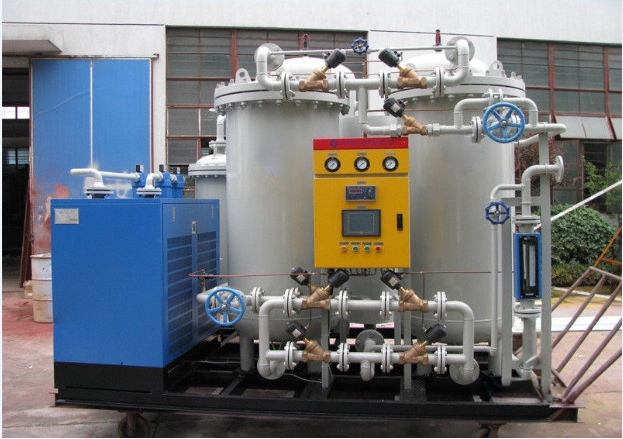

La partie principale du générateur O2 est constituée de deux tours remplies de tamis moléculaire , lorsque l'air comprimé entre
dans la tour d'adsorption, le N2 est absorbé par le tamis moléculaire, le N2 est produit à partir du terminal d'exportation .
Lorsqu'une tour produit du N2, une autre tour libère le N2 en réduisant la pression pour obtenir la
désorption renouvelable du tamis moléculaire de carbone. Deux tours alternent l'adsorption et la régénération pour
produire du N2 en continu.
Spécifications :
|
N°
|
Modèle
|
Capacité (Nm3/h)
|
Pureté
|
Puissance (KW)
|
Dimensions hors tout (mm)
|
|
1
2
3
4
|
PN-3-39
PN-5-29
PN-5-295
PN-8-295
|
3
5
5
8
|
99.9%
99.5%
99%
95%
|
0.5
|
1800*1400*1500
|
|
5
6
7
8
|
PN-5-49
PN-8-39
PN-12-295
PN-15-29
|
5
8
12
15
|
99.99%
99.9%
99.5%
99%
|
0.5
|
1800*1400*1800
|
|
9
10
11
12
|
PN-10-49
PN-15-39
PN-25-295
PN-30-39
|
10
15
25
30
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2000*1700*2250
|
|
13
14
15
16
|
PN-15-49
PN-22-39
PN-35-295
PN-45-29
|
15
22
35
45
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2100*1800*2200
|
|
17
18
19
20
|
PN-20-49
PN-30-39
PN-50-295
PN-60-29
|
20
30
50
60
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2200*1800*2200
|
|
21
22
23
24
|
PN-30-49
PN-45-39
PN-75-295
PN-88-29
|
30
45
75
88
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2400*1900*2200
|
|
25
26
27
28
|
PN-40-49
PN-60-39
PN-100-295
PN-120-29
|
40
60
100
120
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2500*2100*2500
|
|
29
30
31
32
|
PN-50-49
PN-70-39
PN-120-295
PN-140-29
|
50
70
120
140
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2600*2200*2850
|
|
33
34
35
36
|
PN-60-49
PN-90-39
PN-160-295
PN-190-29
|
60
90
160
190
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2800*2200*2500
|
|
37
|
PN-80-49
|
80
|
99.99%
|
0.5
|
|
|
38
39
40
|
PN-120-39
PN-200-295
PN-250-29
|
120
200
250
|
99.9%
99.5%
99%
|
0.5
|
3200*1400*2800
|
|
41
42
43
44
|
PN-100-49
PN-140-39
PN-250-295
PN-290-29
|
100
140
250
290
|
99.99%
99.9%
99.5%
99%
|
0.5
|
3500*1500*2800
|
|
...
|
...
|
...
|
...
|
...
|
...
|
|
Remarque : Pour plus d'informations, veuillez contacter Since Gas System Co.,Ltd ou nous envoyer un e-mail directement
|
Caractéristiques techniques :
Plus fiable :
* Systèmes de séparation d'air standardisés basés sur des technologies de pointe éprouvées depuis de nombreuses
années d'application dans divers domaines.
* Conception d'ingénierie simplifiée avec beaucoup moins de pièces mobiles, garantit une fiabilité maximale et
une maintenance minimale
Plus économique :
* Modules de séparation d'air plus avancés et plus économiques.
* Le système de contrôle de la composition REFLUX réduit la consommation d'air, ce qui permet d'économiser de l'énergie.
* Le système breveté d'efficacité énergétique (EES) permet à nos systèmes de produire des gaz de produit en fonction de
la demande réelle.
Plus pratique :
* Le système de surveillance et de contrôle de la diversification permet d'afficher en ligne les paramètres de capacité, de pureté et de pression des
gaz de produit sur l'écran du panneau, donne une alarme en cas de problème de fonctionnement et rappelle la maintenance.
* Solution clé en main et pré-mise en service.
* Conception montée sur skid, installation facile.
Application :
Navire citerne
Navire chimique
Navire GNL
Extraction de pétrole et de gaz
Projet de stockage de pétrole et de gaz
Au cours des 10 dernières années, environ 98% des anciens clients choisissent fermement SINCE
Pourquoi choisissent-ils toujours SINCE ?
De nombreuses années d'expérience et d'expertise dans la fabrication et la fourniture d'usines à gaz ;
,CCS,TS société certifiée pour les usines à gaz de qualité et les meilleurs services après-vente ; SINCE est la rare
société qui a obtenu ,TS (Licence de fabrication d'équipements spéciaux)
Certificat CCS(CHINA CLASSIFICATION SOCIETY),SINCE peut également fabriquer un générateur d'azote marin.
Excellente équipe d'installation d'infrastructures mise en place par des ingénieurs expérimentés et qualifiés.
Une aile de R&D sophistiquée et développée pour l'assistance à l'installation et à l'utilisation des usines.
