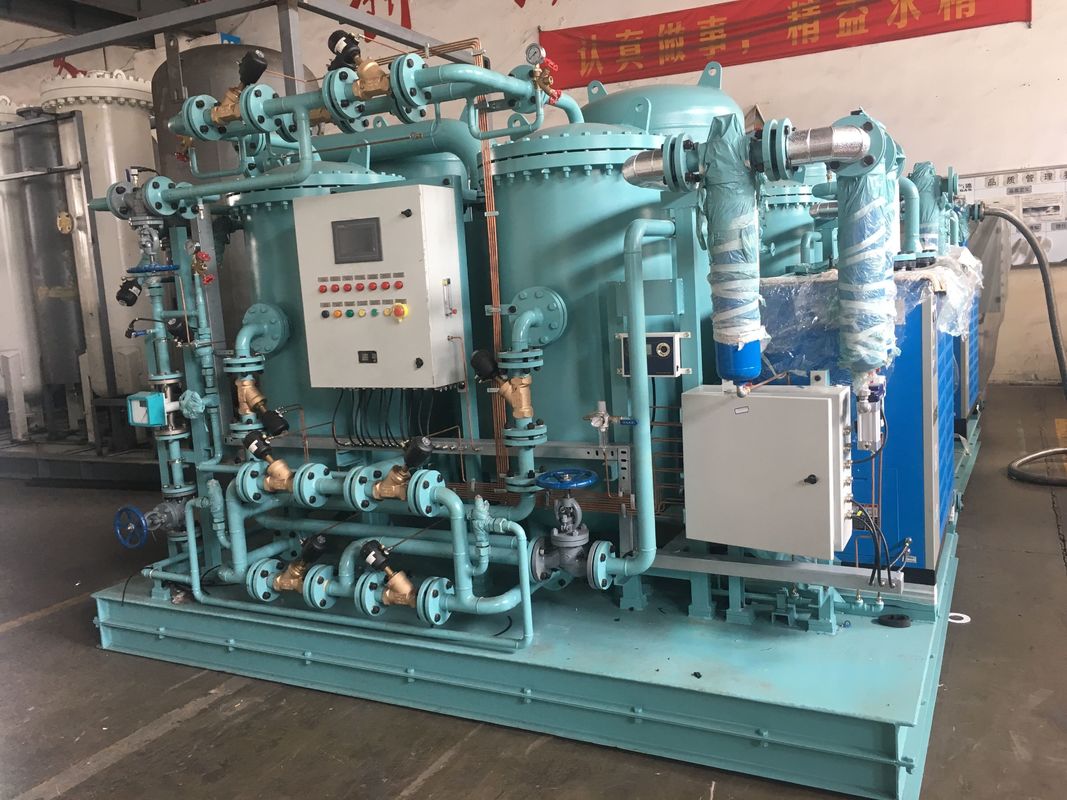

Chaîne de production de traitement des eaux usées et de gaz de système de génération d'azote
| Material: | Acier en carbone / acier inoxydable | Certificates: | Bv ,, ccs, iso, ts |
| Capaicty: | 5-5000 nm3 / h | Purity: | 95% -99.9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | Système de génération d'azote pour les eaux usées, chaîne de production de traitement de gaz résidue | ||
| High Light: | Générateur d'azote PSA pour le traitement des eaux usées,Système de production d'azote pour le traitement des gaz,Ligne de production d'azote industriel avec garantie |
||
Système de production d'azote Ligne de production de traitement des eaux usées et des gaz
Générateur d'azote PSA
1) Pureté du N2: 99 à 99,9995%
2) Débit de N2: 3 à 3000 Nm3/h
3) N2 Pression: 1 à 8 bar (réglable)
4) Contrôleur PLC SIMENS
C' est quoi le PSA?
C'est unetechnologie utilisée pour produire des gazL'azote est sur place.
Le tamis moléculaire de carbone (TPM) adsorbe les molécules d'oxygène et de vapeur d'eau sous haute pression - tout en permettant au nitrogène de passer, de sorte que l'azote soit séparé de l'air.
Les unités à patins peuvent être fournies selon les exigences du client.
Processus technologique
Les systèmes de production d'azote de notre société sont conçus et fabriqués selon le principe
L'air ambiant, après avoir été comprimé et purifié pour éliminer l'huile, l'eau et la poussière, pénètre dans l'appareil d'adsorption à balancement d'adsorption avec deux tours d'adsorption remplies de
Le débit d'air comprimé vers la tour d'adsorption du bas vers le haut.
Dans le processus, l'oxygène moléculaire est adsorbé, tandis que l'azote s'écoule du côté supérieur de la tour d'adsorption et entre ensuite dans le réservoir tampon pour l'azote impur.le CMS dans la tour d'adsorption est saturé par l'oxygène adsorbéÀ ce moment-là, la régénération est nécessaire.
L'adsorption et la régénération sont effectuées alternativement dans les deux tours d'adsorption pour assurer la sortie consécutive
de gaz d'azote.
Les composants de l'ensemble du système
L'ensemble du système de production d'azote est principalement constitué du compresseur d'air, de l'air comprimé
récepteur, filtres, séchoir réfrigérateur, générateur d'azote PSA et réservoir de réception d'azote.
Pour le compresseur d'air, marque célèbre comme l'Atlas Copco, le Ingersoll Rand peut être disponible
de notre société pour faire correspondre les générateurs d'azote PSA.
Pour les filtres, les éléments de marque Hankison, Domnick sont disponibles.
Pour le séchoir réfrigérateur, nous avons J.mec, la première marque en Chine, également Hanzhou Union Filter le fabricant professionnel de séchoir et de filtres.
Amélioration:Afin d'assurer une meilleure qualité et une durée de vie plus longue, les principales pièces telles que le CMS
et PLC, nous utilisons la marque de renommée mondiale Japon Takeda et MITSUBISHI, pour les vannes, nous utilisons Allemagne vannes magnétiques Burkert et vannes pneumatiques.
Les spécifications:
Capacité/débit d'azote: 3 à 3000 Nm3/h
Purification de l'azote: 95% à 99,9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)
|
Je ne veux pas. |
Modèle |
Capacité ((Nm3/h) |
La pureté |
Puissance (KW) |
Taille totale (mm) |
|
1 2 3 4 |
PN-3 à 39 PN-5 à 29 PN-5-295: les produits de base sont les suivants: Le nombre de personnes concernées est le suivant: |
3 5 5 8 |
990,9% 990,5% 99% 95% |
0.5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5 à 49 PN-8 à 39 Le numéro PN-12-295 PN-15 à 29 |
5 8 12 15 |
99.99% 990,9% 990,5% 99% |
0.5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10 à 49 PN-15 à 39 PN-25 à 295 PN 30 à 39 |
10 15 25 30 |
99.99% 990,9% 990,5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15 à 49 PN-22-39 PN-35-295: les produits de l'Union PN 45 à 29 |
15 22 35 45 |
99.99% 990,9% 990,5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20 à 49 PN 30 à 39 PN-50 à 295 PN-60 à 29 |
20 30 50 60 |
99.99% 990,9% 990,5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30 à 49 PN-45-39 Le nombre de personnes concernées PN-88 à 29 |
30 45 75 88 |
99.99% 990,9% 990,5% 99% |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40 à 49 PN-60 à 39 PN-100 à 295 Le numéro PN-120-29 |
40 60 100 120 |
99.99% 990,9% 990,5% 99% |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50 à 49 PN 70 à 39 PN-120 à 295 PN-140 à 29 |
50 70 120 140 |
99.99% 990,9% 990,5% 99% |
0.5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60 à 49 PN-90 à 39 PN-160 à 295 PN-190 à 29 |
60 90 160 190 |
99.99% 990,9% 990,5% 99% |
0.5 |
2800*2200*2500 |
|
37 |
PN-80 à 49 |
80 |
99.99% |
0.5 |
|
|
38 39 40 |
PN-120 à 39 PN-200 à 295 PN-250 à 29 |
120 200 250 |
990,9% 990,5% 99% |
0.5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100 à 49 PN-140 à 39 PN-250 à 295 PN-290 à 29 |
100 140 250 290 |
99.99% 990,9% 990,5% 99% |
0.5 |
3500*1500*2800 |
|
- Je ne sais pas. |
- Je ne sais pas. |
- Je ne sais pas. |
- Je ne sais pas. |
- Je ne sais pas. |
- Je ne sais pas. |
|
Remarque:Pour plus d'informations, veuillez communiquer avec Joshining Energy & Technology Co.,Ltd ou nous envoyer un courriel directement. |
|||||
Caractéristiques techniques:
1- Une pureté élevée.
Le gaz d'azote à 99,9995% est produit en une seule fois sans
appareils de purification.
2.Excellente économie d'énergie
Distribution unique du flux de gaz, technologie avancée d'économie d'énergie,
Un excellent tamis moléculaire rend le générateur d'azote HUILIN économe en énergie
Il est vrai que les taux d'emploi des femmes sont plus élevés que ceux des hommes.
3.de longue durée de vie
Technologie unique de serrage de cylindres qui prolonge efficacement la durée de vie des
un tamis moléculaire.
4.Un degré élevé d'automatisation
La technologie de commande automatique pourrait changer les machines avec une clé,
et d'avoir un fonctionnement à distance et centralisé sans contrôle de personne.
Quelle est la durée de vie des tamis moléculaires au carbone (CMS)?
Habituellement, pour une utilisation normale, la durée de vie du CMS est d'environ 5 à 8 ans.
Quelle est la durée du cycle de remplacement de l'élément filtrant?
Habituellement, l'élément filtrant doit être remplacé tous les 6 à 8 mois.
